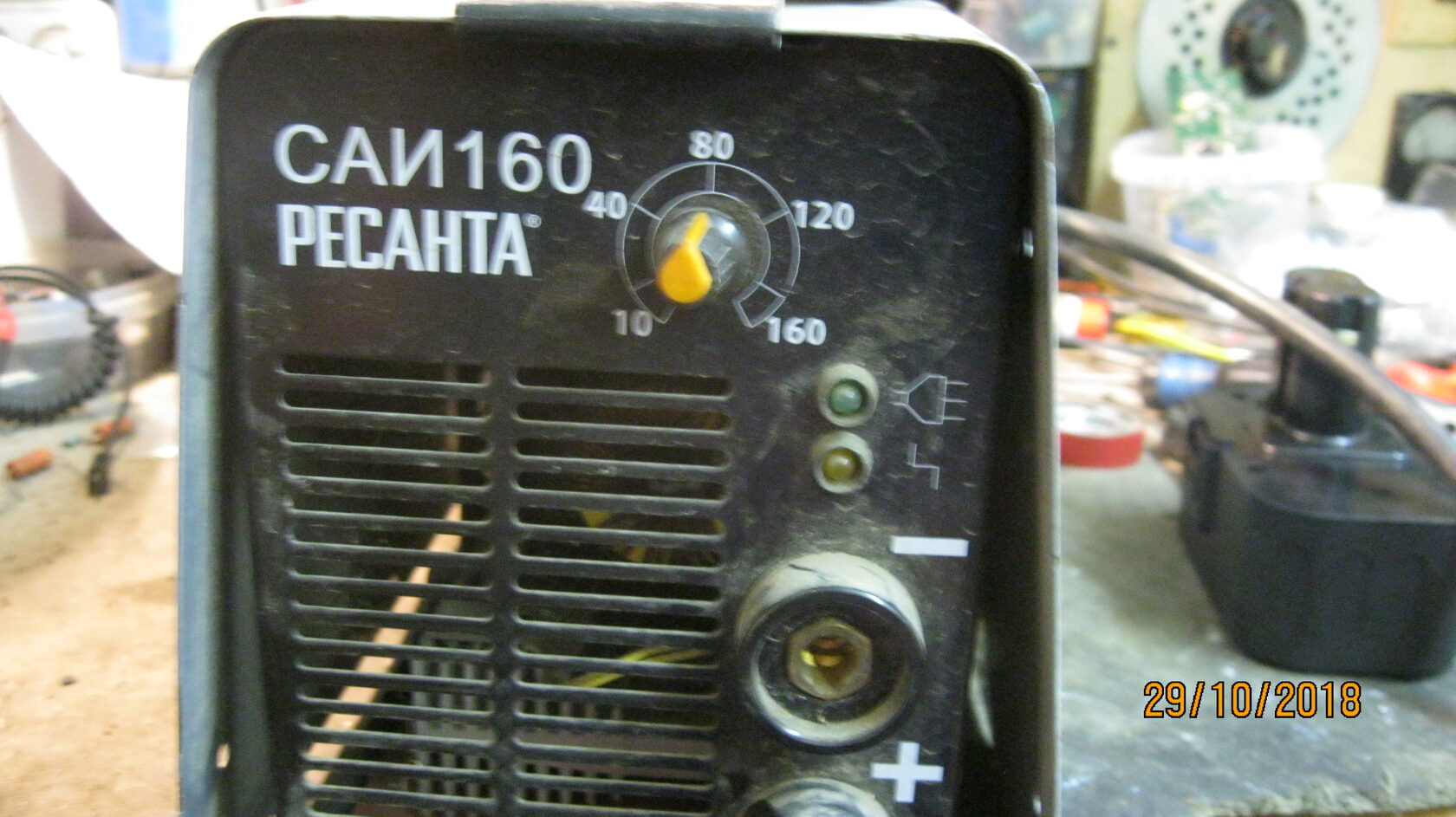

Ремонт сварочного инвертора Ресанта 160

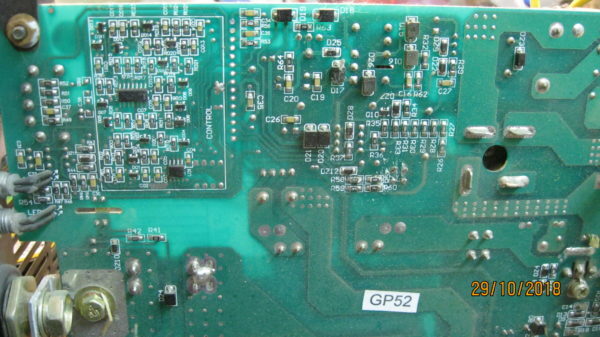

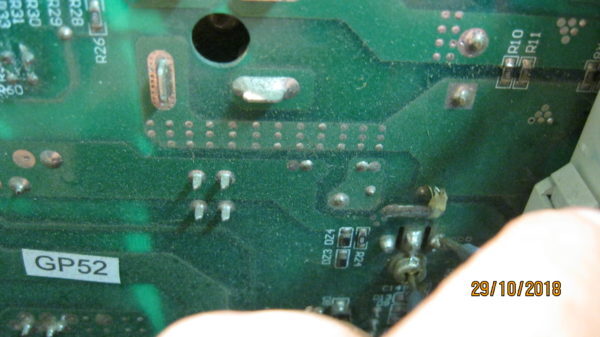

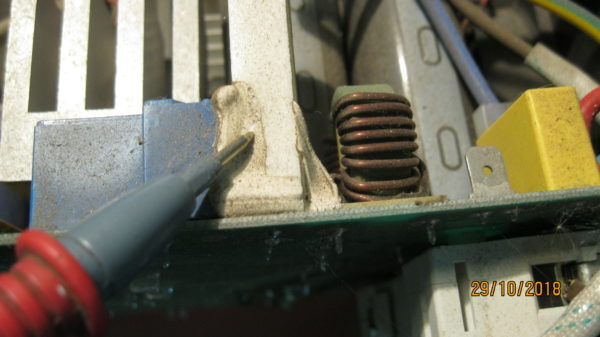

Поступил в ремонт сварочный аппарат ресанта 160, с неисправностью нет регулировки тока, а потом аппарат перестал включаться вовсе. Плата данного инвертора — нового образца, с ШИмкой распаянной на основной плате, а не как обычно гребешок который вставляется в основную плату вертикально. Сразу включать не стал, стал проверять сомнительную smd обвязку, проверил резистор 51 Ом 25 ватт — целый, потом на всякий случай прозвонил и силовые транзисторы — все ок.

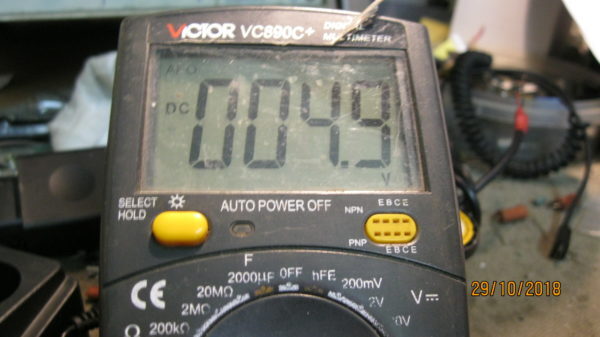

После решил включить питание. Аппарат запустился, все в норме, питание в норме, выход тоже 77 вольт. Пробовал поварить …но он только искрит. Понятно что нет регулировки тока. Стал мерить на переменном резисторе напряжение 4.9 вольта приходит, а вот со средней ноги ноль.

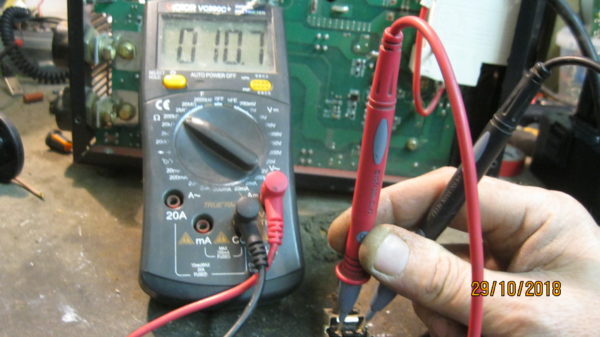

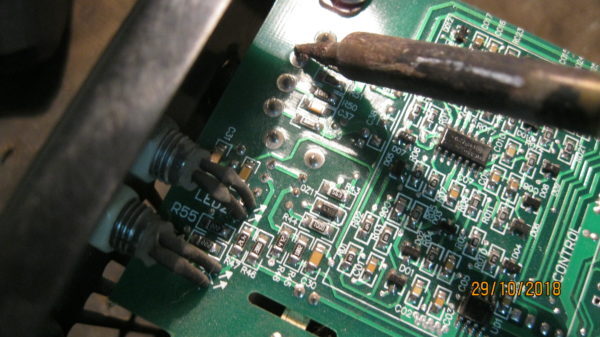

Пропаиваю все контакты включаю опять нет ничего. Выпаиваю переменный резистор для проверки его сопротивления. Сопротивление общее 10 Килоом, а вот на средний ноль нет контакта вообще.

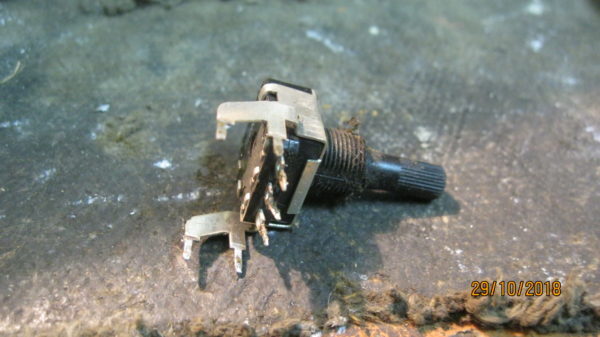

Переменный резистор — виновник отсутствия регулировки тока сварочного инвертора ресанта 160

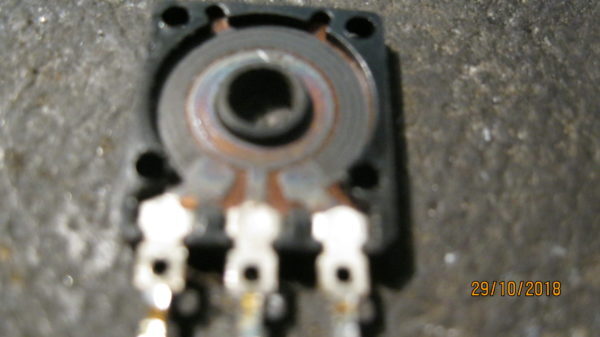

Решил ради интереса разобрать и посмотреть что там случилось. Вижу что средняя регулировочная площадка совсем окислилась и не прозванивается.

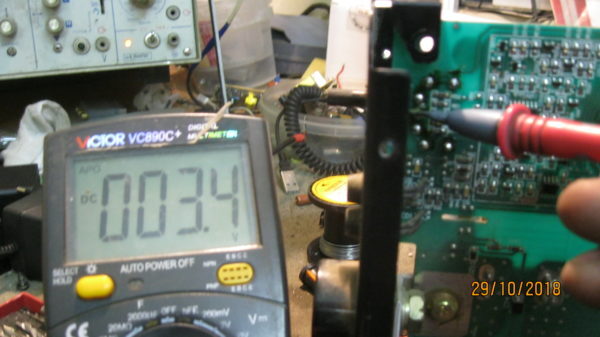

Заменил резистор, промыл место пайки, и включил аппарат, стал мерить напряжение на среднем контакте все в норме от нуля до 4.9.

Включаем еще раз сварочный аппарат, проверяем в рабочем режиме электродом, все отлично, выходной ток регулируется плавно как нужно.
Цена на момент ремонта для клиента составила 1000 рублей + детали. Переменный резистор для данного сварочного аппарата — 120 рублей.
Вся работа производилась в присутствие клиента, все по чесноку, итоговая цена ремонта Ресанта: 1120 рублей.
Клиент очень доволен и продолжил работу на сварочном аппарате в тот же день.
